製品の上部に2%の勾配とセンタースリットを設け、道路に降った雨水を側溝内に取り込み越流を防止します。
FX側溝スリットタイプはサイドに2箇所集水穴(ASドレン)を設けることで確実に集水し、将来舗装面が沈下しても水溜まりを防止することができます。
- 側溝上部に2%の勾配とセンタースリット及びサイドに2箇所の集水穴(ASドレン)を設けることで、集水しやすく越流しにくい断面形状となっています。
- 上部に2%の勾配を設けた蓋が、R面とV面で線接触することで、消音ゴムを使用せずにガタツキ音をシャットアウトします。
- サイド2箇所の集水穴「ASドレン」が経時沈下により発生する水溜まりを防止します。
【ASドレン 意匠登録 第1475080号】 - スリット蓋はL=500mmで軽量なため、メンテナンスの際に蓋が上げやすくなります。
- 車両荷重種別 T-25(5tf)に対応した製品です。

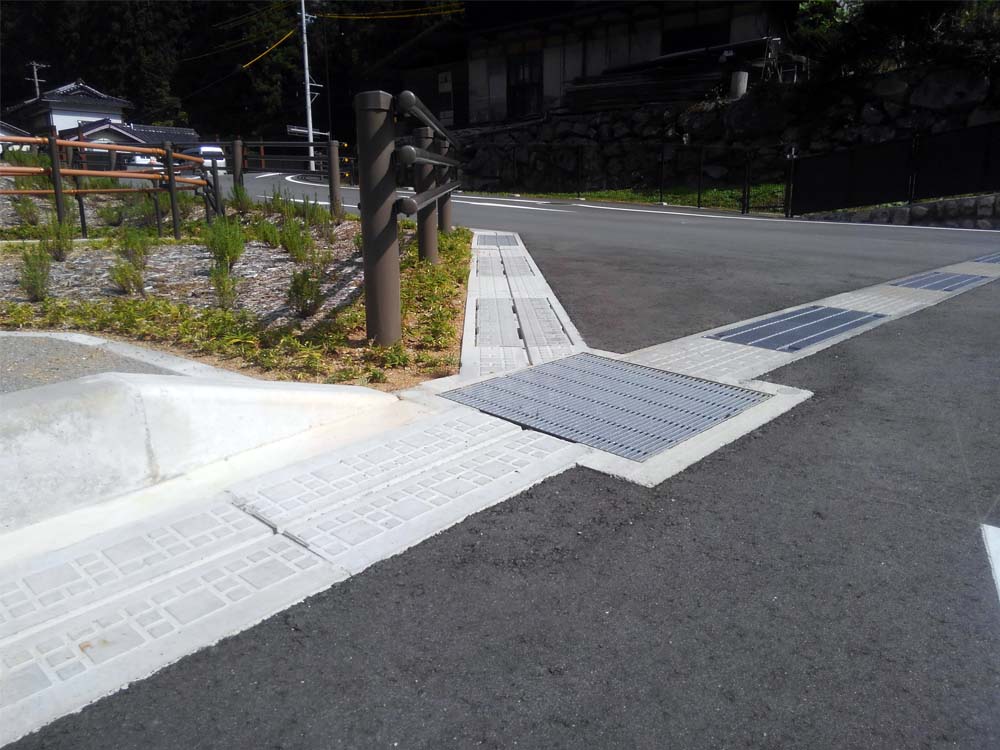

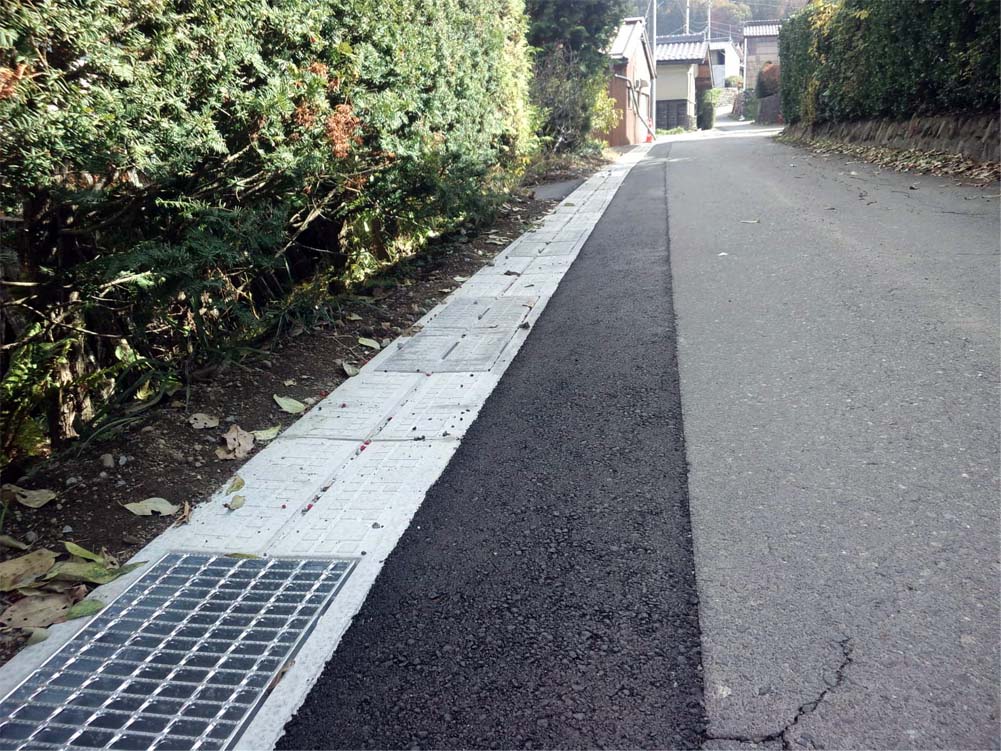

ASドレン付FX側溝スリットタイプ

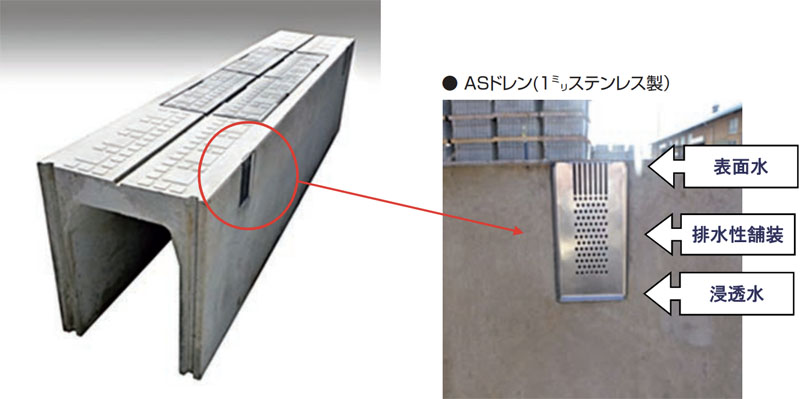

ASドレンの断面構造
2箇所のASドレンにより、将来舗装面が沈
下しても水溜まりを防止します。
側溝上部
に2%の勾配を設け、センタースリット方式
により道路表面の雨水を集水します。
ASドレン(1mmステンレス製)

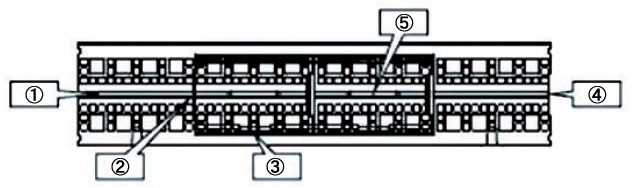

FX側溝スリットタイプ 5つの集水機能
- 側溝上部に設けたセンタースリットで越流を防止します。
- 蓋掛りの箇所に切り欠き状の開口を設け、スリットからの雨水をスムーズに側溝に取り込みます。
- 専用コンクリート蓋と、蓋掛りの突合せ部の双方に切り欠き状の開口を設け、路面横断 方向から側溝に流下する雨水をしっかりキャッチします。
- 側溝の付き合わせ部に集水用の小型開口を設け、側溝同士のつなぎ目からスリットを流下する雨水を、側溝本体に取り込みます。
- スリット蓋にセンターとサイドにスリットを設けて、雨水の排水機能を大幅アップしました。
